组合耐火砖在热风炉的应用

热风炉组合砖

热风炉系统接口孔洞部位的耐火砖是易损部位，传统的设计和施工方法很堆满足高炉高风温的要求，使用组合砖技术可较好地解决这一难题。组合砖是由几种简单几何体，阳贯而形成的复杂空间几何体，其内含有数十种或数百种组合砖单体，这些组合砖互相锁紧，并均匀传递应力，结构十分牢固，从而获得较长使用寿命。组合砖的制造方法分为3种：（1）半干法；（2）整体造型浇注离心法；（3）切割法。

热风炉管道组合耐火砖

我公司现生产的热风炉管道组合砖与传统组合耐火砖所采用的材料和结构相比，有效克服热应力产生的膨胀，具有结构简单、合理稳定、整体性能好、材料强度高、抗热风冲刷能力强、优良的抗热震稳定性和使用寿命长等特点，为高炉的长寿化奠定了基础，其经济效益和社会效益十分显著。

组合砖的设计

热风炉管道组合砖的设计需要遵从以下原则：结构简单稳定（应力小原则），整体性强，便于生产和砌筑等。因此组合砖的单砖重量一般设计为15-20kg,特殊部位也不得超过30kg，由于众所周知生产技术工艺设备的原因，超过30kg的整体耐火砖极易出现大颗粒集中、麻面、层裂等内部无法外观检查的缺陷，对工作中后期产生极大的隐患，所以不推荐。

一般情况下，顾客提供组合砖的边界尺寸，就可以根据顾客的要求进行设计，经顾客和设计院的审核与认可。

大型高炉用风口组合砖

由于风口的工作环境恶劣，不仅承受高温热负荷作用，而且要经受1500℃左右

的铁侵蚀，特别是当炉况不顺，悬、崩料多发生时，风口极易受损坏。坏的部位大都是前端下沿、上沿或侧面。大部分是熔损造成的，当然也有破损或磨损造成的。所以，怎样提

高风口的使用寿命，减轻工人的劳动强度，提高产量，又成了人们普遍关心的问题。

近年来，各种新型风口不断涌现：贯流式、堆焊式、共渗式等。其同一个目标是：改进风口铜纯度，改进结构。这样一方面提高材质纯度，以便提高其导热性能；另一方面，改进结构，加强冷却能力；这样才能收到良好的效果。

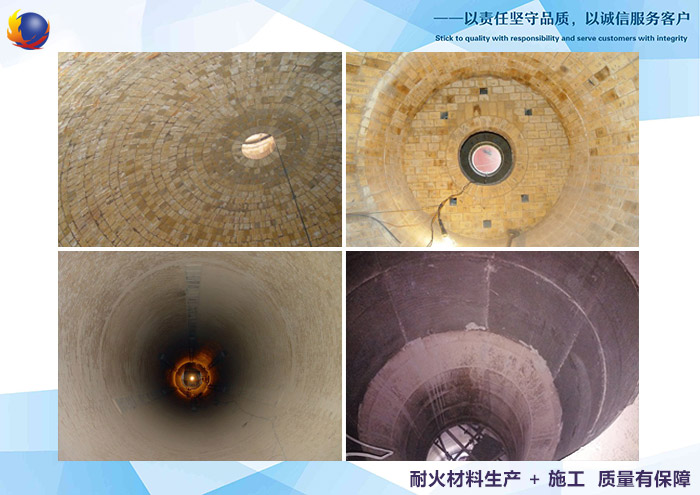

热风炉球顶组合砖

热风炉球顶的楔形砖，常温下承受自重产生的荷重一般约为0. 05～0.lMPa/cm2。当然，直径越大，荷重也越大，但对直径达12m的大型热风炉，常温下的荷重也不很大。

然而，当温度升高时，楔形砖的内侧膨胀大，外侧膨胀小，外侧的砖缝变大和胀开，因砖的膨胀引起应力集中于内侧，结果造成结构变形、塌陷和砖的脱落损坏。热风炉的温度越高，容积越大，此种现象越严重。热风炉砌体受1200～1350℃的高温作用、热交换过程中温度急剧变化的作用；高炉煤气带入灰尘的化学侵蚀作用；燃烧气体的冲刷作用；机械荷载作用等。所以，人们在选择热风炉球顶用耐火材料时，总体要求是：蠕变率小，热容量大，高温强度及热稳定性好，具有良好的抗热震性。

耐火材料出现开裂、脱落、易磨损怎么办？想要彻底解决问题，需要从根源挖掘，分析出真正的原因，荣盛耐材从事耐材生产、研发服务多年，能解决高温窑炉内衬的各种疑难问题，欢迎广大新老朋友咨询及技术交流。
