高铝质保温砖和高铝聚轻砖有什么区别？

轻质耐火砖又称之为保温砖，高铝质保温砖和高铝聚轻砖，产品一样，是多个叫法，砖的内部有很多开口和闭口气孔，有三种生产工艺，化学法、泡沫法、可燃物法。

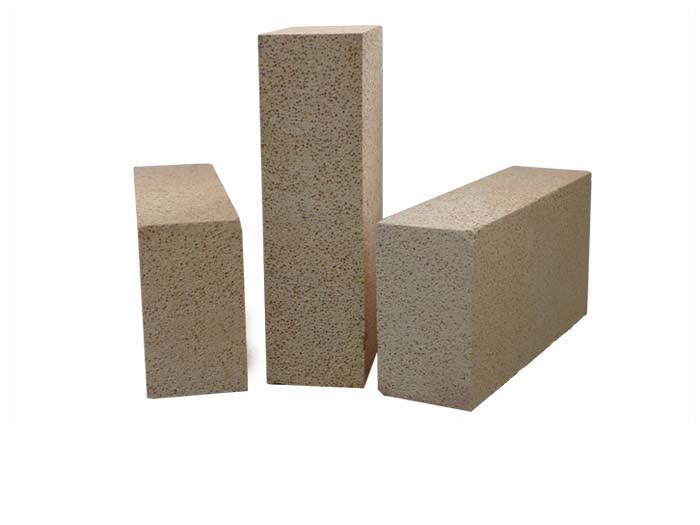

高铝保温砖重量轻，能防止热源流失，一般用于工业窑炉保温层，减少工业窑炉砌体蓄热损失和炉体表面散热损失。轻质耐火砖是指体积密度小于1.3g/cm3的耐火砖。使用的耐火原料可根据需要制成标准尺寸和定制尺寸的耐火砖，一般使用温度在1580℃以下。

保温砖是指具有多孔结构保温性能的定型块状保温耐火产品。其生产工艺如下:

(1)在天然多孔轻质原岩中直接切割成规定尺寸。

(2)以天然或人造多孔轻质材料为原料制砖。

(3)在泥浆中加入易燃物；

在泥料中加入发泡剂，如松香皂，烧制后形成多孔结构。

(5)在泥浆中加入碳酸盐、铝粉和盐酸，通过化学反应发出气体，获得多孔结构。

轻质高铝砖生产工艺。

包括泡沫剂的制备、泡沫泥浆的制备、成型、干燥和烧制。

1.泡沫剂的制备。

泡沫本质上是一种表面活性物质。泡沫是液相中空气的分散系统。在这个系统中，空气是分散相，液体是气泡分离的分散介质。吸附层形成于气体一液体的界面，表面活性越大。吸附层越强，吸附固体细粒的能力越强。吸附层的稳定性与泡沫浓度有关。

二是泡沫泥浆的调制。

将细粉碎的粘土、高铝矾土熟料和筛分好的锯末屑与水混合制成泥浆。然后将准备好的泡沫按比例混合到搅拌机中制成泡沫泥浆。泡沫和泥浆的比例取决于产品的体积密度。泡沫泥浆体积密度0.51~1.26g/cm3，可制成体积密度0.4~1.0g/cm3的产品。

三是成型。

采用浇注成型，砖模可采用木模或金属模。砖模的工作面应光滑，并涂有润滑剂。将砖模放在带垫纸的干燥板上，注入泡沫泥浆。为防止产品产生大气泡而影响组织结构，注浆应缓慢进行，并在模内将泥浆翻拌或振动以便排出，然后用木板刮掉余浆。

四是干燥。

浇注后，带模在40℃左右干燥18~20h，砖模周围打开3~5mm间隙时脱模，继续干燥，温度可提高到80~90℃，隧道干燥器干燥时，入口温度不超过40℃，出口温度不超过150℃。砖残余水分：标准型不超过3%，大型砖不超过1%。干燥是关键过程。如控制不当，就会出现裂纹，底酥，凹心，粘模，掉棱角等废品。

五、烧成。

侧码装窑，硅砖架，砖坯码存放在架子里。码契高度不得超过1.6m。根据产品体积密度和Al2O3含量确定装窑位置和止火温度。止火温度一般为1320~1380℃，保温时间为5~8h。Al2O3含量越高，止火温度越高，甚至高达1580~1620℃。由于浇注成型，烧制产品形状不规则，需要研磨整形，使形状符合要求。

重质高铝砖和轻质保温砖的区别

重质耐火砖:重质耐火砖是以耐火砖烧结工艺中的一些重质材料为主的耐火砖。它本身的重量比轻质耐火砖重很多倍，在使用过程中不是为了保温，更重要的是为了耐火温度，通常在使用过程中与窑内火焰直接接触，因此重质耐火砖通常具有耐高温的作用。选择耐火粘土或添加其他耐火原料，按多级配料，机压成型，高温烧制。

轻质耐火砖重量轻，保温隔热，但强度低，耐磨性差，不能接触高温火焰；重质耐火砖重量中，保温能力差，但强度高，耐磨性大，耐高温。建造高温设备时，可根据需要结合实际情况，将轻质耐火砖与重质耐火砖按设计方案结合使用，将取得良好的效果，提高设备的使用寿命和效率。

耐火材料出现开裂、脱落、易磨损怎么办？荣盛耐材从根源挖掘，分析出真正的原因，让窑炉寿命运行更长！郑州荣盛窑炉耐火材料有限公司从事耐材生产、研发服务多年，欢迎广大新老朋友技术交流及咨询。
