联系我们
| CONTACT公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电 话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com
常见耐火砖的缺陷、尺寸规格是如何检查的？
发布时间：2020/7/3 15:29:46 点击率： 来源:高铝砖厂家 作者：荣盛耐材

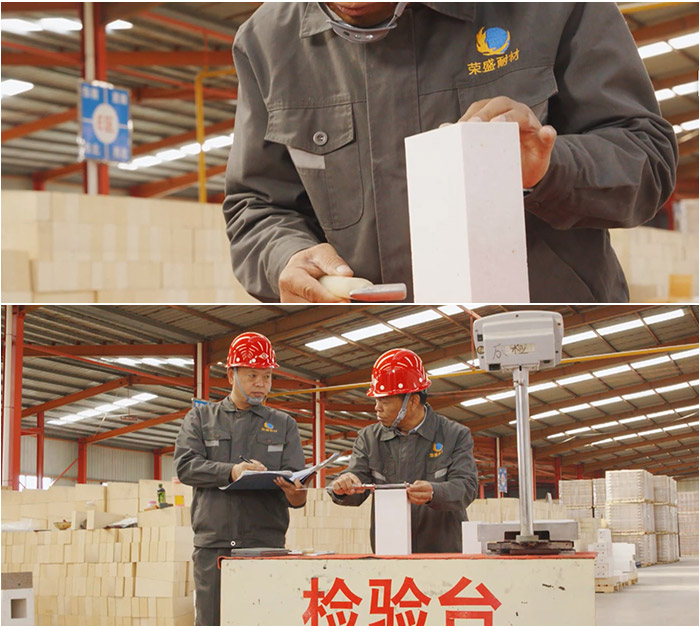

耐火砖缺陷及检查方法
端头平面倾斜的检查
1、耐火砖端头平面倾斜的检查，使用边长220mm*220mm的直角钢尺，以及宽5mm，厚度比标准规定的允许限度大0.1mm的金属塞尺(例如，检查2.0mm的端头平面倾斜时，采用厚度为2.1mm的塞尺）。
2、检查时将直角钢尺的一边与耐火砖制品的纵向面紧密接触，同时使直角钢尺的另一边紧靠端头，然后将塞尺沿着直角钢尺与端头之间形成的缝隙平滑地插入，以规定塞尺不能插入者为合格。
渣蚀的检查
1、凡因烧成时燃料的灰分与耐火砖制品表面结合在一起而呈玻璃状的堆积物；因其他杂质与制品表面起化学变化，使制品表面被侵蚀而产生的熔化变色物，统称为渣蚀。
2、经加工磨平后，耐火砖无显著麻面和侵蚀的制品，不以渣蚀计。
生烧品的检查
1、凡采用同一原料、同一工艺生产的耐火砖制品，烧成后外观颜色与正常生产的制品有显著不同，尺寸胀缩不足，断面打开颗粒显著不断开时，则应检查制品的烧成情况。
2、生烧品的判定以物理性能鉴定为准。
3、生烧品应按不合格品处理
断面的检查
1、凡耐火砖制品因成型而产生的分层和断面上有缝隙的层状组织，即为断面层裂。耐火砖制品的断面用榔头与钢凿在垂直于制品成型受压面的长度方向上打取而得。断面层裂的检查按本文四进行。
2、自耐火砖制品因烧成而产生的局部显著变色，例如黑色和红色等，即为黑心或红心。有黑心或红心的制品判为不合格品（Al2O3≥75%的高铝砖因高温、气氛造成的黑心除外）。
塞头砖和铸口砖外形规整程度的检查
1、塞头砖外形规整程度的检查，使用配套的铸口砖，将塞头砖放在配套的铸口砖上，用手轻按，并使塞头砖沿中心轴旋转一周。凡塞头砖上的磨痕呈无间断的连续环状为合格品。
2、铸口砖外形规整程度的检查，使用配套的塞头砖，将配套的塞头砖放在铸口砖上，用手轻按，并使塞头砖沿中心轴旋转一周。凡铸口砖上磨痕呈无间断的连续环状者为合格品。
3、仲裁时，以标准铸口砖模型或标准塞头砖模型为准。
工作面与非工作面的检查
1、凡图纸指明耐火砖制品上的工作面，一律按标准规定的工作面检查；未指明工作面的一律按非工作面检查。
2、与工作面相连的棱角，一律按工作面的规定检查。
三种耐火砖尺寸规格缺陷的检查方法
一、耐火砖尺寸的检查
1.耐火砖尺寸的检查，按订货图纸规定进行。
2.测量耐火砖尺寸时，需要使钢尺的零点与制品的棱对齐，可选用钢卷尺、钢直尺。测量制品的内、外径时，使用工具卡尺。
3.一般制品（除专门规定外），以测量制品每一面中间1/3部位的尺寸为准。
4.耐火砖制品相对边的测量，以测量制品同一尺寸的相对两边之差为准。制品子、母口径相对边差的测量，以测量制品同一子口或母口上长、短轴之差为准。
5.凡公差数值以百分数表示者，其数值应计算到整数为止，小数点后—位的计算按《数值修约规则》（GB8170-87）进行。
二、熔洞的检查
1.检查熔洞时，允许先用金属小锤轻敲制品表面因低熔物而产生的熔化空洞和显著的变色部位，然后用钢尺测量熔洞的大直径。
2.因外来的如木片、油泥、布片等有机夹杂物造成的空洞，亦按熔洞的检查方法进行检查，但允许数值不大于该制品熔洞数值的1倍（例如：熔洞的数值规定为8mm，则空洞的数值允许不大于16mm）。
三、缺角缺棱的检查
1.深度检查法：
（1）缺角、缺棱深度的检查，使用专门制造的、可紧密套在制品棱角上的、带有沿规定方向滑动的刻度尺的测角器和测棱器。
（2）缺角的深度，对于直角形制品，使用立方体形测角器，沿立方体中心对角线方向进行测量；对于非直角形制品，使用三菱体形测角器沿三菱体中心线方向进行测量。
（3）缺棱的深度，沿制品两面夹角的等分线方向测量缺棱的深处。有长度限制者，同时测量缺棱的全长。
（4）缺角、缺棱相连时，分别检查。缺角部分的缺棱不作缺棱计算，即缺角部分按缺角规定检查，缺棱部分按缺棱规定检查。
（5）除特殊规定外，凡深度大于3mm至标准允许数值限度的缺角、缺棱，一律参加计算。3mm及小于3mm深度的缺角、缺棱不作为缺角缺棱。
2.三边之和检查法：
缺角或缺棱均按缺损处三边之和进行计算。
耐火材料出现开裂、脱落、易磨损怎么办？想要彻底解决问题，需要从根源挖掘，分析出真正的原因，荣盛耐材从事耐材生产、研发服务多年，能解决高温窑炉内衬的各种疑难问题，欢迎广大新老朋友咨询及技术交流。
- 上一篇：刚玉耐火砖熔铸和烧结产品的区别
- 下一篇：耐火材料烧成窑分类及隧道窑常见规格介绍
在线咨询(7*24)
电话咨询
