产品展示

| PRODUCT

联系我们

| CONTACT

公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

您的当前位置:首页 > 产品展示 > 高铝质耐火砖 > 正文

正文

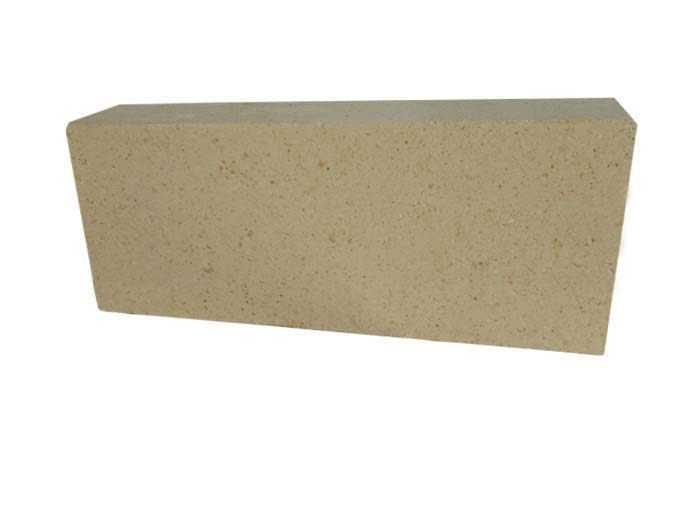

高铝耐火砖

发布时间：2017/8/7 10:25:58 点击率：来源:admin 作者：荣盛耐材

高铝耐火砖是三氧化二铝含量在48%以上的一种硅酸铝质耐火材料。具有热稳定性高，耐火度在1770℃以上。抗渣性较好的特点。是由矾土或其他氧化铝含量较高的原料经成型和煅烧而成。

　　除普通高铝砖外还有其他几种种类高铝砖：

　　高荷软高铝耐火砖

　　高荷软高铝砖与普通高铝砖相比，基质部分和结合剂部分不同：基质部分除添加三石精矿之外，按照烧后化学组成接近莫来石的理论组成，合理引入了高铝物料，如刚玉粉、高铝刚玉粉等；结合剂选择高质量球粘土等，视品种不同采用不同的粘土复合结合剂，或者莫来石结合剂。通过上述方法，高铝砖的荷重软化温度可以提高50~70℃左右。

　　低蠕变高铝耐火砖

　　通过采用所谓的未平衡反应来提高高铝砖的抗蠕变性能。即根据窑炉的使用温度情况，在基质中添加三石矿物、活化氧化铝等，使基质的组成接近或完全是莫来石组成，因为基质的莫来石化，必将提高材料的莫来石含量，降低玻璃相含里，而莫来石优异的力学、热学性能有利于材料高温性能的提高。为使基质完全莫来石化，控制Al2O3/SiO2是关键。低蠕变高铝砖广泛应用于热风炉、高炉等热工窑炉之中。

　　磷酸盐结合高铝耐火砖

　　磷酸盐结合高铝砖是以致密特级或者一级高铝矾土熟料为主要原料，磷酸盐溶液或磷酸铝溶液为结合剂，经过半干法机压成型后，于400~600℃热处理而制成的化学结合耐火砖。它属于不烧砖，为避免在使用过程中制品收缩较大，配料中一般需要引入加热膨胀性原料，如蓝品石、硅石等。与陶瓷结合的烧成高铝砖相比，其抗剥离性能更好，但是其荷重软化温度较低，抗侵蚀性能较差，因此滞要加入少量的电熔刚玉、莫来石等，以强化基质。磷酸盐结合高铝砖广泛应用于水泥回转窑、电炉顶等窑炉部位。

理化指标：

推荐新闻
