联系我们
| CONTACT公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电 话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com
90刚玉砖密度

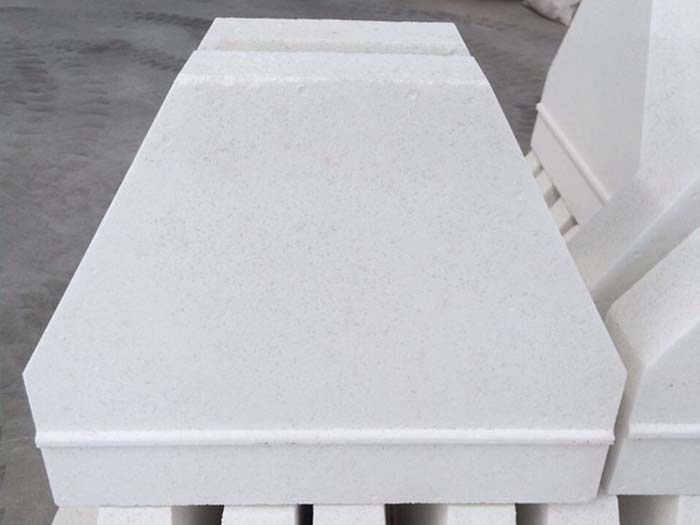

发布时间：2017/6/27 16:18:13 点击率： 来源:admin 作者：荣盛耐材90刚玉砖密度是氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。有很高的常温耐压强度(可达340MPa)。高的荷重软化开始温度(大于1700℃)。很好的化学稳定性,对酸性或碱性渣、金属以及玻璃液等均有较强的抵抗能力。热震稳定性与其组织结构有关,致密制品的耐侵蚀性能良好,但热震稳定性较差。分为烧结刚玉砖和电熔刚玉砖两种。90刚玉砖密度大概在3g/cm3左右。
90刚玉砖密度是指耐火材料的干燥质量与其总体积之比，单位为ｇ/ｃｍ３。体积密度直观地反映了耐火制品的致密程度，它是耐火原料、致密耐火制品质量水平的重要衡量指标。但在轻质隔热制品的生产中，为降低热容和热导率，常采用各种手段控制制品的体积密度。
刚玉砖参考理化指标如下所示：
刚玉砖以刚玉为主晶相的铝硅系耐火制品。刚玉砖有优良的高温力学性能，耐侵蚀、耐磨性良好。天然含水铝氧化物有三水铝石、一水铝石等，这些水合物经加热脱水后可获得氧化铝(γ -Al2O3)。再经加热至1450℃转化为刚玉(α-Al2O3)。由于天然刚玉和天然纯水铝石在自然界储量很少。因此以工业氧化铝作为制造刚玉的原料。所制得的工业氧化铝主要为α-Al2O3。由γ -Al2O3转化为α -Al2O3时体积收缩率为13％，为使α -Al2O3晶粒发育完好，原料需经更高温度处理。经高温烧后α -Al2O3晶粒可长大25～40倍。
刚玉砖可分别用烧结氧化铝和电熔刚玉作原料或Al2O3/SiO2比高的矾土熟料与烧结氧化铝配合,采用烧结法制成。也可用磷酸或其他黏结剂制成不烧刚玉砖。主要用于炼铁高炉和高炉热风炉、炼钢炉外精炼炉、滑动水器、玻璃熔窑以及石油化工工业炉等。
广泛用于石油化工和化肥工业的裂解、转化炉、冶金行业等各种高温窑炉内衬、及窑具。
如果您对90刚玉砖有需求，或是对90刚玉砖密度有疑问，欢迎致电荣盛耐材有限公司，我们将会为您提供高质量的耐火材料和贴心的服务。
在线咨询(7*24)
电话咨询
