耐火砖是什么材料做的，能耐多高温度，怎么砌筑？

荣盛耐材窑炉应用技术频道开讲啦，今天给大家分享的还是关于耐火砖方面，什么材料做的，能耐多高温度，怎么砌筑的内容。

耐火砖的种类及用途

耐火砖分为重质和轻质两大类，一个耐火耐磨，一个是轻质保温隔热的，根据化学性质分为中性、酸性和碱性，是用来保护窑炉不受相同性质的物料、气体等侵蚀。

耐火砖是具有一定形状和尺寸的定形耐火材料。按制备工艺方法来划分可分为烧成砖、不烧砖、电熔砖（熔铸砖）、耐火隔热砖；按形状和尺寸可分为标准型砖、普通砖、特异型砖等。可用作建筑窑炉和各种热工设备的高温建筑材料和结构材料，并在高温下能经受各种物理化学变化和机械作用。例如耐火粘土砖、高铝砖、硅砖、镁砖等。

耐火砖能耐多少度高温

1、耐火度

耐火度是衡量耐火材料的等级，是不能作为使用温度的，选用耐火砖时要看荷重软化度，这个是砖的上限使用温度。

粘土砖：1610～1750℃,使用温度为：1300-1400度，轻质为1150-1300度。

结晶硅石砖：1730～1770℃，

高铝砖:>1770～2000℃

硅砖:1690～1730℃

镁砖:>2000℃

镁铬砖：＞2000度

硬质粘土:1750～1770℃

白云石砖:>2000℃

氧化锆砖:＞2400℃

刚玉砖：1770～2000℃，荷重软化开始温度大于1700℃

2、使用温度

使用温度℃粘土砖1300~1400高铝砖，Al2O3，56%1500~1600高铝砖，Al2O3，74%刚玉砖，Al2O3，90%1700~1800刚玉砖，Al2O3，98%硅砖1600镁砖2000轻质粘土砖，比重1.31300~1400轻质粘土砖，比重1.01300轻质粘土砖，比重0.81250轻质粘土砖，比重0.41150轻质高铝砖1350

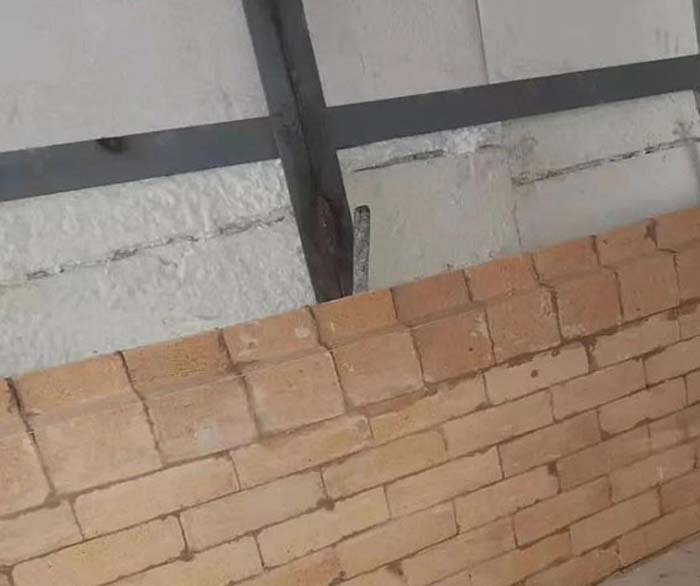

耐火砖怎么砌

耐火砖砌筑要紧贴窑体，即要求砖块冷端的“四角落地”(砖自：大头与窑体间充分贴紧，不留缝)，砖靠严、砖缝直、交圈准、锁砖牢、不错位.以保证砖圈与筒体可靠同心，窑衬结构稳固，使筒体对砖圈的压力以及砖衬内部的应力均匀分布在整个衬里中每块砖上，防止应力集中。

耐火砖的大头的四个角都要紧贴在简体内表面;砖的轴向缝要严格平行于窑体的中轴线;砖的径向缝要严格垂直于窑体的中轴线。根据事先放出的基准线，可以确定砖衬的方位。如看不清基准线，可以按照简体上的水平焊缝和垂直焊缝确定方位。一旦发现窑衬偏斜，须及时用火泥、填缝钢板矫正。矫正时，注意火泥缝宽度<3mm。填缝钢板厚1～1.2mm，要求平整、不卷边、不扭曲、元毛刺，每块小于砖宽或砖高10mm，宽度20～40mm。偏斜很大时，要用好几块砖才能找正。

砌筑时特别要注意：不可以砌反耐火砖的大小头。哪怕只有一块砖的大小头砌反，都须坚决拆除窑衬，重新施工。否则，有可能发生重大没备、人身安全事件。

耐火砖砌筑施工技术要求

1.留设膨胀缝的位置，应避开受力部位、炉体骨架和砌体中的孔洞，砌体内外层的膨胀缝不应互相贯通，上下层应互相错开。

2.非弧形炉底、通道底上层的长边，应与炉料、金属、渣或气体的流动方向垂直或成一夹角。

3.圆形炉墙应按中心线砌筑，当炉壳的中心线误差和直径误差符合炉内形的要求时，可以炉壳为导面进行砌筑。

4.圆形炉墙不得有三层或三环重缝，上下两层和相邻两环的重缝不得在同一地点

5.拱和拱顶须从两侧拱脚同时向中心对称砌筑，砌筑时，严禁将拱砖的大小头倒置；锁砖均应从侧面打入拱内，若在末尾一块锁砖，不能从侧面打入时，可先将锁口一侧的1～2块砖进行加工，使锁口上下尺寸相等，然后将与锁口尺寸相适应的锁砖从上面打入，并将其两侧用钢板塞紧；拆除拱胎须在锁砖全部打紧、拱脚处的挖沟砌筑完毕且骨架拉钩的螺母拧紧之后方可进行。

6.对砌筑不严密的砖缝，应打入薄钢板塞紧，尤其对于可转动的炉窑应每转动1/4圈进行检查，采取上述措施补救。

耐火砖是什么材料做的

1、石：莹石，蓝晶石，红柱石，镁橄榄石，蛭石，莫来石，叶蜡石，绿泥石，白云石，硅线石，镁铝尖晶石，硅石;

2、土：铝凡土，高岭土，粘土，硅藻土;　　

3、矿：铬矿;　　

4、砂：陶砂，锆英砂，石英砂，镁砂;　　

5、粉：金属铝粉，硅微粉，金属硅粉;　　

6、其他：沥青，石墨，酚醛树脂，珍珠岩，漂珠，赛隆，刚玉，硫酸硅，碳化硅，水玻璃，硅溶胶，碳化硼，铝酸钙水泥，氮化材料，页岩陶粒，氧化铝，铝溶胶，氧化锆等。

综上所诉，上面就是荣盛耐材小编整理的关于耐火砖的相关内容。欢迎关注耐火材料厂家技术频道。
