产品展示

| PRODUCT

联系我们

| CONTACT

公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

您的当前位置:首页 > 新闻动态 > 产品知识 > 正文

正文

耐火材料在连铸中间包衬中的使用

发布时间：2017/7/11 11:32:59 点击率：来源:admin 作者：荣盛耐材

中间包衬一般由隔热层(材料为轻质砖或隔热材料)、中间层(砖或浇注料)和工作衬(涂料或绝热板)组成，70年代中期，中间衬仍主要用粘土砖砌筑。8O年代初期，开始用不同材质的不定形耐火材料做中间衬。工作衬则多用厚度为30~50mm的涂抹料或喷涂料，为了节能，开始釆用绝热板。荣盛耐材认为当前，碱性工作衬涂料发展较快。部分国家连铸中间包用不同耐火材料的百分率，见表4-2。

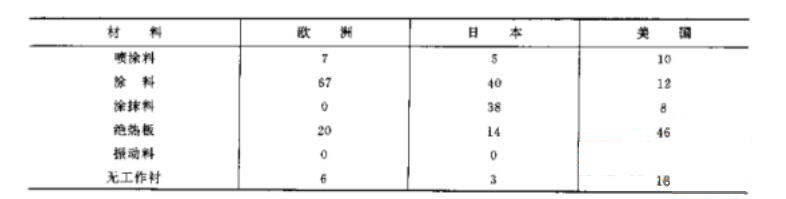

　　表4-2 连铸中间包用耐火材料(%)

　　由于中间包的容量和承受的钢水温度均与钢包有一定的差別，所用耐火材料也不尽相同，要求中间包材质具备以下条件：(1) 耐钢水和熔渣的侵蚀，使用寿命长。(2) 具有良好的抗热震性，与钢水接触时不炸裂。(3) 具有较低的热传导率和微小的热膨胀性，使中间包衬有一定的保温性和良好的整体性。(4) 在浇注过程中钢水污染小，确保钢水质量。 (5) 内衬材质的形状和结构要便于砌包和拆卸。荣盛耐材为您提供高质量耐火材料。

　　在浇钢过程中，特别是钢水再加热与气体搅拌等新技术的应用成功，中间包渣线等关键部位的耐火材料侵蚀更加严重。基于减轻耐火材料的损毁和降低钢中非金属夹杂物，以适应冶炼“纯净钢”的需要，中间包选用碱性耐火材料已成为发展的重点，其根本原因是在连铸过程中，钢水与钢包衬，中间包衬，塞棒、水口等耐火材料接触时间长，相互间产生的影响大。例如：(1)机械冲蚀作用：高温钢水使耐火材料因软化而被冲蚀到钢水中，而来不及排除其夹杂物。这类夹杂物与原始耐火材料成分基本相近(2) 溶解在钢水中的元素(如铝)与耐火材料中氧化物发生还原反应生成氧化物，并与其他夹杂物结合形成复合夹杂物。荣盛耐材提供各种耐火材料。

　　含铝的钢水与中间包耐火材料中的SiO2发生以下反应

　　生成的Al2O3与卷入钢水中炉渣质点结合生成CaO * AI2O3类夹杂物残留于钢中，同时钢中铝含量有所降低，而硅含量有所增加(0.01%?0. 03%)，所以钢包、中间包衬一般不用酸性材质，而用高铝质(Al2O3?85%)材料，连铸高质量钢(如深冲用铝镇静钢)时，中间包采用碱性材质，镁质绝热板或砖砌包衬表面用镁质涂层，以防止上述反应发生，提高钢水清洁度。因此，铝碳化硅质或镁碳砖已用于中间包、新的中间包技术，更需要有新的中间包耐火材料。

推荐新闻
