产品展示

| PRODUCT

联系我们

| CONTACT

公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

您的当前位置:首页 > 新闻动态 > 产品知识 > 正文

正文

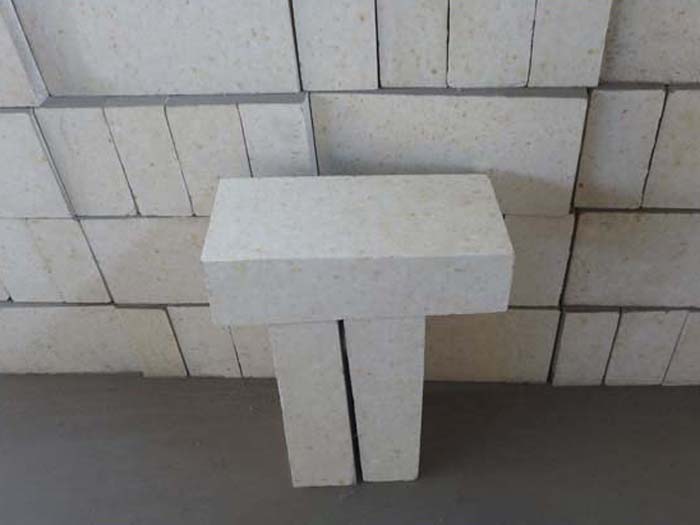

什么是特种高铝砖?

发布时间：2017/7/4 9:31:14 点击率：来源:admin 作者：荣盛耐材

耐火产品有很多，根据质地成分、含量等级将其进行分类，那么什么是特种高铝砖呢？特种高铝砖是高铝砖的一种，特种高铝耐火砖（铝含量80%以上），耐火度可达到1790°以上，荷重软化温度高可达到1550°以上，热震稳定性好，抗酸、抗碱，高温蠕变率低、高温强度高等特点。

　　那么什么是特种高铝砖的体积密度？对产品有什么影响？特种高铝砖体密一般大于2.7Kg/cm3，T-3耐火砖重量为4.6-4.9Kg。耐火材料体积密度是指耐火材料的干燥质量与其总体积（固体，开口气孔和闭口气孔的体积总和）的比值，即材料单位体积的质量，g/cm3。体积面对表征耐火材料的致密程度，是所有耐火材料原料和耐火制品质量标准中的基本指标之一。

　　高铝耐火砖，即氧化铝含量在48%以上的一种硅酸铝质耐火材料。由矾土或其他氧化铝含量较高的原料经成型和煅烧而成。热稳定性高，耐火度在1770℃以上。抗渣性较好。

　　高铝耐火砖和粘土砖的成型生产方法基本相同。只是有些工艺参数有所差别。也有粉碎→混炼→成型→干燥→烧成→检验→包装等工艺过程。低温下其压应力承受较好但高温时略有减低所以窑中堆放低于1米。高铝耐火砖和多熟料粘土砖的生产工艺类似不同之处在于配料中熟料比例较高可高达90%～95%熟料在破碎前需分级拣选和筛分除铁烧成温度较高如Ⅰ、Ⅱ等高铝质耐火砖用隧道窑烧成时一般为1500～1600℃。

　　高铝耐火砖的重要工作性质之一是在高温下的结构强度，这一特性通常用荷重软化变形温度来评定。也测定其高温蠕变性来反映其高温结构强度。试验结果表明，荷重软化温度随Al2O3含量的增加而提高。

　　Al2O3含量在70%以下的高铝耐火砖，荷重软化温度取决于莫来石晶相和液相间的数量比例，随莫来石的数量增加而提高。液相的数量和性质对荷重软化温度有明显的影响。因此，降低原料中杂质含量，有利于改善荷重软化温度及高温蠕变性。

　　郑州荣盛耐材有限公司生产销售耐火材料多年，多年的经验使得我们更加专业，如果您对特种高铝砖有需求，或是对什么是特种高铝砖有疑问，欢迎致电荣盛耐材，我们将会为您提供高质量的耐火材料和贴心的服务。

推荐新闻
