低级耐火砖

　　近几年来，荣盛耐材的很多客户朋友都来电咨询耐火砖的等级划分问题，想要以合适的价钱购买到优良的耐火砖产品。耐火砖我们多用到的是氧化铝含量在30%以上的硅酸铝质耐火砖，基于方便客户选择和国家相对标准，我们将硅酸铝质耐火砖分为四个等级，其中氧化铝含量较低的，就是价格便宜的低级耐火砖。

　　一级高铝砖：AL2O3含量大于75%的；

　　二级高铝砖：AL2O3含量60%～75%的；

　　三级高铝砖：AL2O3含量48%～60%的；

　　粘土砖：AL2O3含量30%～48%的。

　　我们也根据其矿物组成进行分类，一般分为：低莫来石质、莫来石质、莫来石―刚玉质、刚玉―莫来石质和刚玉质五类。其矿物组成主要为刚玉、莫来石和玻璃相。

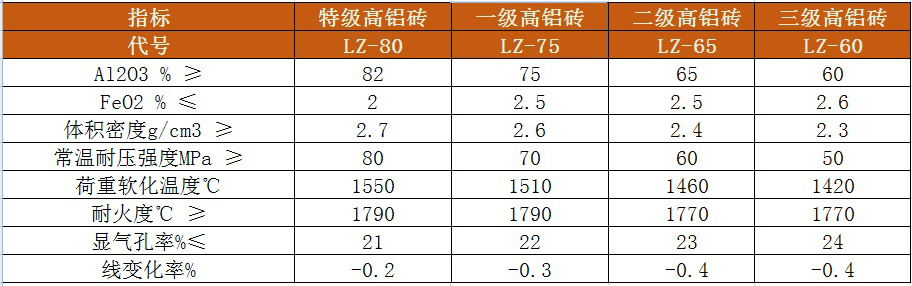

　　高铝砖的重要工作性质之一是在高温下的结构强度，这一特性通常用荷重软化温度来评定。近年来也测定其高温蠕变性来反映其高温结构强度。试验结果表明，荷重软化温度随AL2O3含量的增加而提高。三种等级高铝砖的理化指标如下表。

　　烧制一级、二级等高铝耐火砖时，一般烧成温度为1430~1450℃，保温40h。烧制三级高铝耐火砖时，烧成温度为1390-1400℃，保温24h~32h。如果用隧道窑烧制一二级等高铝耐火砖，烧成温度通常为1500~1560℃。

　　再来说说粘土砖，粘土砖的性质在较大范围内波动，这是由于耐火砖的化学组成的波动范围很大（AL2O3含量在30%～46%之间波动）以及生产工艺的差别所致。粘土砖的耐火度波动于1580～1770℃，它主要取决于制品的化学组成，随AL2O3/SiO2比值增大而提高。熔剂杂质，特别是碱金属氧化物的增多将显著地降低粘土耐火砖的耐火度。

　　粘土砖的抗热震性较好，波动范围大，一般均大于10次（1100℃水冷），这与粘土砖的线膨胀系数值不太大（20～1300℃间的平均线膨胀系数为4.5×10-6～5.8×10-6℃-1）又无多晶转变现象及具有明显颗粒结构组织有关。

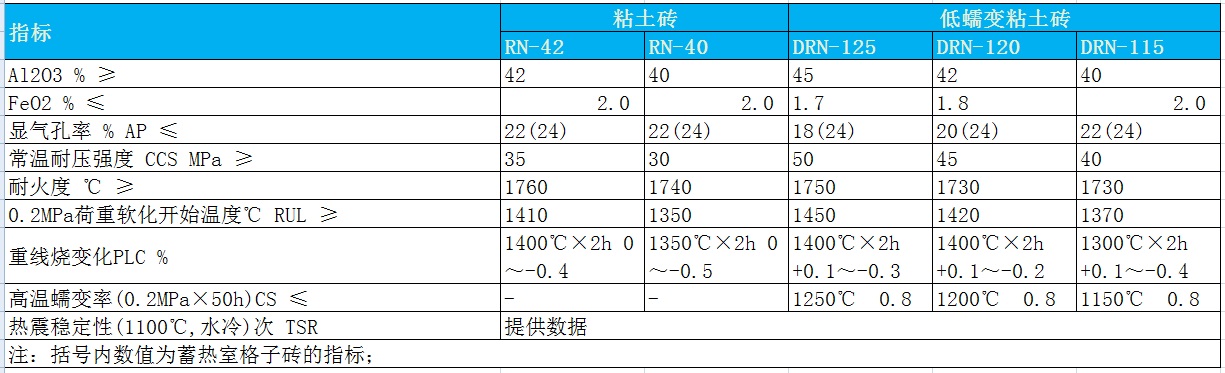

　　粘土制品属于弱酸性的耐火制品，随SiO2含量增加而使其酸性增强。它对酸性炉渣具有一定的侵蚀抵抗能力，而对碱性熔渣的侵蚀抵抗能力较差。因此粘土剖品宜于用作酸性熔渣窑炉的内衬。粘土砖的理化指标如下表。
