| PRODUCT

| CONTACT

公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

您的当前位置:首页 > 新闻动态 > 产品知识 > 正文

轻质高铝砖密度

发布时间：2016/10/31 15:34:44 点击率：来源:xiaozhi 作者：荣盛耐材

　　耐火砖产品主要用于窑炉砌筑中，需要优良的耐火度，热状态下的稳定度等，我们在选择合适的耐火砖相当重要。

　　轻质耐火砖是耐火砖产品中的一大组成部分，它和重质耐火砖的区别在于它不直接接触火焰，多用于窑炉中需要隔热保温的环节，起到一定的保温作用。下面，就让我们来了解轻质耐火砖中的主流产品轻质高铝砖。

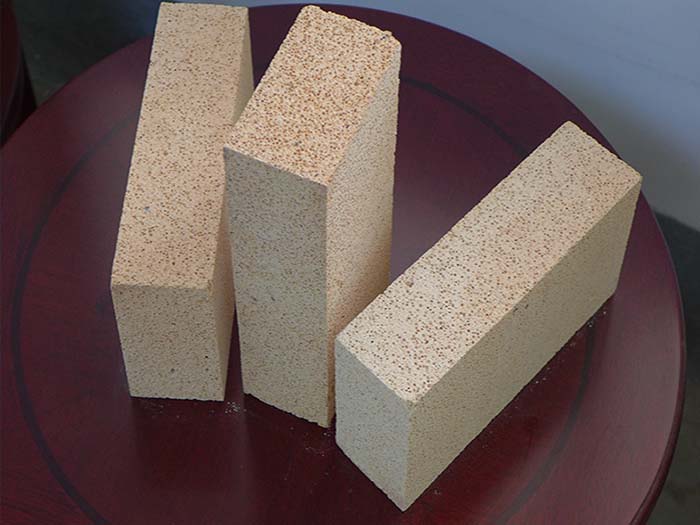

　　轻质高铝砖又称高铝隔热砖。氧化铝含量在48%以上、主要由莫来石和玻璃相或刚玉共同组成的轻质耐火材料。

　　轻质高铝砖的体积密度0.4～1.35g/cm3。气孔率66%～73%，耐压强度1～8MPa。抗热震性能较好。国标砖的尺寸是 230*114*65mm。

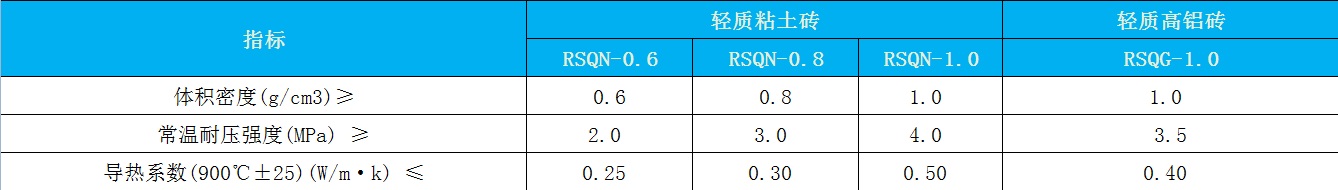

　　轻质高铝砖理化指标：

　　从指标图中可以看到，我厂高铝轻质砖的体积密度是1.0g/cm3，常温耐压强度高于3.5MPa，导热系数在0.40W/m·k以下，复合国家标准，是高质量的耐火产品。

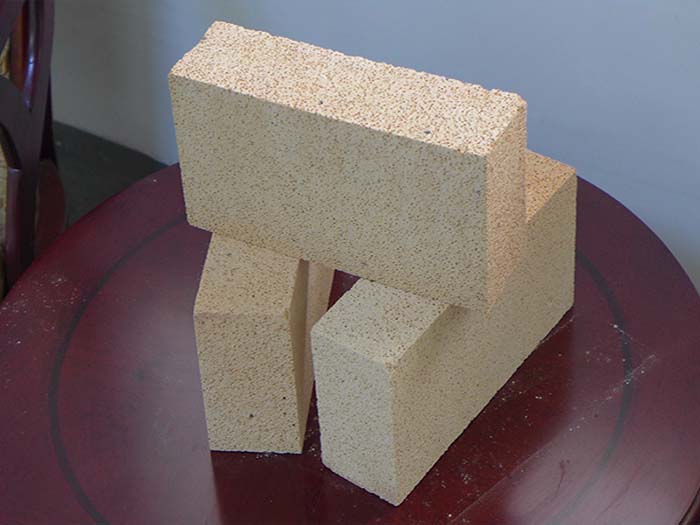

　　轻质高铝砖通常采用高铝矾土熟料加少量黏土，经磨细后用气体发生法或泡沫法以泥浆形式浇注、成形，经1300～1500 ℃烧成。有时也可用工业氧化铝代替部分矾土熟料。用于砌筑窑炉的内衬和隔热层，以及无强烈高温熔融物料侵蚀及冲刷作用的部位。直接与火焰接触时，表面接触温度不得高于1350℃。

　　轻质耐火砖和重质耐火砖的区别：轻质砖主要的作用是用来保温、减少热量的流失。如：高铝轻质砖、莫来石保温砖；而耐火砖主要是用来经受火焰的炙烤。常规轻质砖一般不会直接接触火焰，而耐火砖一般直接接触火焰。如高铝砖；刚玉莫来石砖。

　　主要区别有以下几点：

　　1、保温性能。轻质砖的导热系数一般在0.2-0.4（平均温度350±25℃）w/m.k，而耐火砖的导热系数在1.0（平均温度350 ±25℃）w/m.k以上，由此可得出保温砖的保温性能要比耐火砖的保温性能好的多。

　　2、耐火度。轻质砖的耐火度一般在1400度以下，而重质砖的耐火度在1400度以上。

　　3、密度。轻质砖一般都是轻质保温材料，密度一般在0.8-1.0g/cm3，而耐火砖的密度基本都在2.0g/cm3以上。

　　轻质高铝砖和我们常使用的重质高铝砖使用方向有很大区别。因此，我们要针对窑炉环境情况，谨慎地选择合适的耐火砖产品，物尽其用，优化资源配置。

推荐新闻
