产品展示

| PRODUCT

联系我们

| CONTACT

公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

您的当前位置:首页 > 新闻动态 > 产品知识 > 正文

正文

磷酸盐砖

发布时间：2016/10/25 16:58:17 点击率：来源:小鹏作者：荣盛耐材

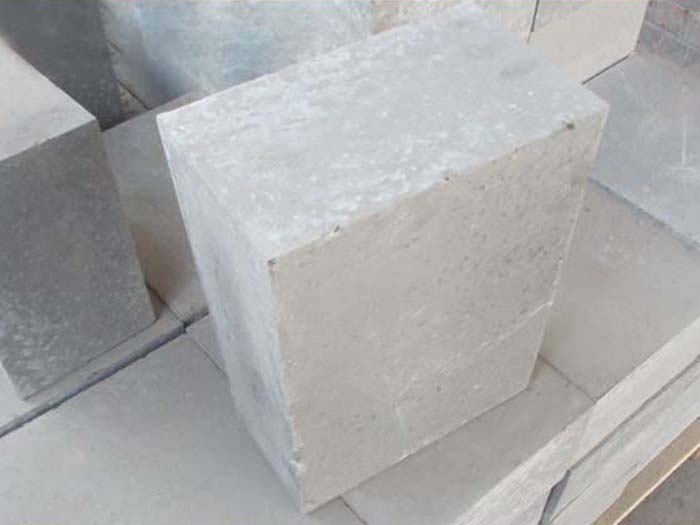

　　磷酸盐砖又称为磷酸盐结合高铝砖，是用磷酸盐结合烧矾土集料，机压成型，用浓度为42.5%～50%磷酸溶液作结合剂而制成的一种新型低温烧结耐火砖，三氧化二铝含量在80%左右。使用磷酸二氢铝作结合剂的是磷酸盐耐磨砖。

　　磷酸盐砖具有以下特点：

　　1、具有良好的抗化学侵蚀性，并且抗碱能力远远优于粘土砖，高铝砖；

　　2、较高强度，耐磨性好；

　　3、良好的抗热震性能；

　　4、荷重软化温度高；

　　5、导热性差。

　　磷酸盐砖的密度为2.77g/cm，抗压强度经过500℃处理冷却后为105MPa；1000℃，为16.48MPa；荷重软化温度：0.6%变形时为1325℃～1440℃，4%变形时为1495℃～1550℃，导热系数：500℃为1.849,800℃为1.777,1000℃为1.748,1300℃为1.91；平均热膨胀系数（10-8/℃）：500℃时为6.24,1000℃时为7.25,1300℃时为6.53。

　　磷酸盐砖按型号分两类，分别为P，PA。P为普通磷酸盐结合高铝砖（简称普磷）；PA为特种磷酸盐耐磨砖（简称特磷）。普通磷酸盐砖是由磷酸溶液结合，而特种磷酸盐砖是由工业磷酸，工业氢氧化铝配比成的溶液结合，后者强度比前者强度突出，适合砌筑在磨损严重的部位。

　　由于磷酸盐砖的优良特性，相比高铝砖的耐火度高、强度大、耐急冷急热性好、耐磨性好，它的出现使之高铝砖逐渐在水泥回转窑的应用中淘汰。主要用于水泥窑回转窑预热带、高温带和风口砖等部位，适用于各类水泥窑使用效果良好。

　　附：磷酸盐砖理化指标

项目		指标
		磷酸盐砖
		I	Ⅱ
化学成分	AI2O3% ≥	75
	Fe2O3% ≤	3.2
	CaO% ≤	0.6
常温耐压强度 MPa ≥		70	60
体积密度（g/cm3） ≥		2.70	2.65
荷重软化温度T0.6（℃） ≥		1350	1300
热震稳定性（1100℃，水冷）/次 ≥		10

推荐新闻
