产品展示

| PRODUCT

联系我们

| CONTACT

公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

您的当前位置:首页 > 新闻动态 > 产品知识 > 正文

正文

竖窑耐材

发布时间：2016/10/19 17:05:56 点击率：来源:小鹏作者：荣盛耐材

　　竖窑是石灰窑的一种，竖窑是一个筒状窑体，物料从窑顶加入，然后从窑底排出。竖窑生产石灰质量略低于回转窑，但占地面积小，投资抵，热值损耗小。

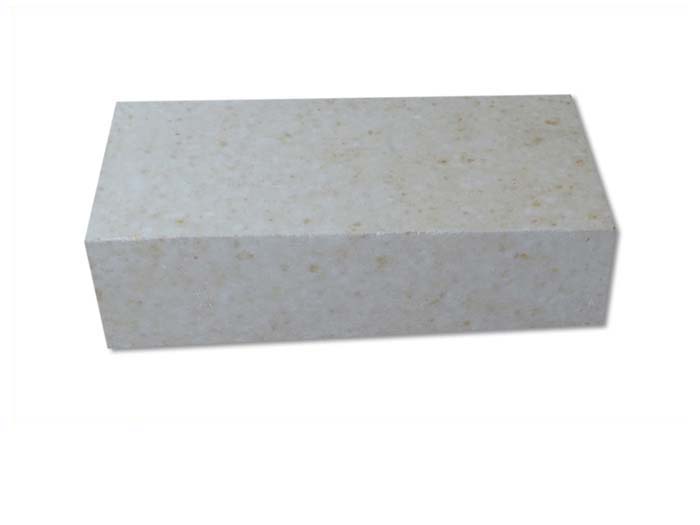

高铝砖

　　竖窑分为三带，即预热带、煅烧带和冷却带。那就从这三带分别介绍一下所需的耐火材料：

　　1、预热带：石灰窑竖窑进料口周围及预热带的工作环境温度较低，主要受物料的机械冲击和磨损，因此可选用致密粘土砖进行砌筑；

　　2、煅烧带：石灰窑煅烧带的衬体，在高温下物料的磨损、气流冲刷和氧化钙的化学侵蚀等作用，损毁较快，但煅烧带是竖窑选择内衬的关键根据不同的情况来选择内衬材料，因此中小型竖窑一般选用低气孔率的高铝砖和硅线石砖；对大型竖窑大都采用镁铬砖、镁砖、镁铝尖晶石砖等碱性砖作煅烧带的衬体；

　　3、冷却带：石灰窑冷却带和出料口周围的衬体，使用温度较低，损毁原因则是石灰的磨损和冷热交替作用下引起的巨大温差作用，这个部位一般选用高强度的粘土砖砌筑。

　　一般粘土竖窑，由于其煅烧温度较低，一般在1400℃，故其内衬可采用粘土砖；高铝矾土竖窑煅烧带和冷却带宜使用高铝砖砌筑，其他部位都可以采用粘土砖。对于碱性耐火材料煅烧竖窑，由于煅烧温度较高，煅烧带一般采用高质量镁砖和镁铝尖晶石砖砌筑，也可采用汽化冷却壁，其他部位可以采用强度较高的粘土砖的高铝砖砌筑。

附：高铝砖理化指标

名称	一级高铝砖	二级高铝砖	三级高铝砖	特级高铝砖
名称	LZ-75	LZ-65	LZ-55	LZ-80
AL2O3 %≥	75	65	55	82
Fe203 % <	2.5	2.5	2.6	2.0
体积密度g/cm2	2.5	2.4	2.3	2.6
常温耐压强度MPa >	70	60	50	80
荷重软化温度 ℃	1510	1460	1420	1550
耐火度 ℃ >	1790	1770	1770	1790
显气孔率 % <	22	23	24	21
重烧线变化率 %	-0.3	-0.4	-0.4	-0.2

推荐新闻
