联系我们
| CONTACT公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电 话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com
高铝轻质砖理化指标

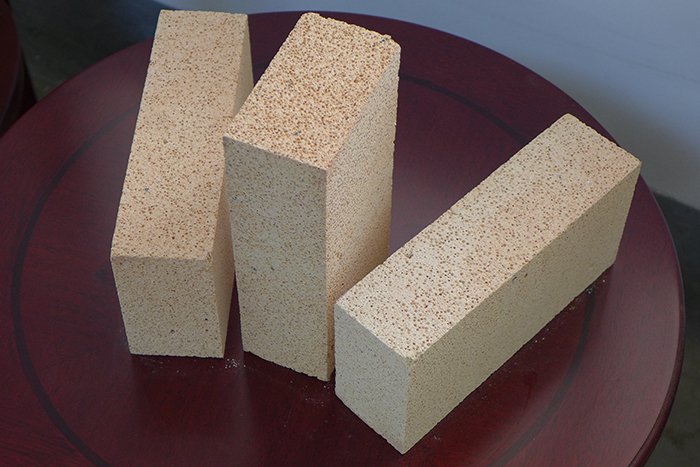

发布时间：2016/10/11 17:05:04 点击率： 来源:小鹏 作者：荣盛耐材高铝轻质砖砖通常称为保温耐火砖，又称为高铝隔热砖（high-aluminium heat insulating brick）。氧化铝含量在48%以上、主要由莫来石和玻璃相或刚玉共同组成的轻质耐火材料。体积密度0.4-1.35g/cm3。气孔率66%-73%，耐压强度1-8MPa。抗热震性能较好。其本质目功能就是保温和隔热，在正常使用中通常不与炉窑温度直接接触，是一种紧贴炉壁，具有隔热和保温作用的耐火砖制品。
高铝轻质砖具有以下特点：
1、耐火度高，抗热震性能好；
2、抗侵蚀能力强；
3、重量轻，减轻重量，降低造价；
4、保温隔热性能好，良好的吸声隔音效果；
5、耐久度高，不渗透性强，吸水导湿缓慢。
轻质高铝砖的耐火度高，抗热震性好，用于砌筑窑炉的内衬和隔热层，以及无强烈高温熔融物料侵蚀及冲刷作用的部位。直接与火焰接触时，表面接触温度不得高于1350℃。高质量轻质高铝砖可用于火焰直接接触的炉窑内衬，但不宜用于受熔渣直接侵蚀的部位。
附：轻质高铝砖理化指标
项目 | 指标 | ||||||
LG-1.0 | LG-0.9 | LG-0.8 | LG-0.7 | LG-0.6 | LG-0.5 | LG-0.4 | |
AI2O3 | 不小于48% | ||||||
Fe2O3 | 不大于2% | ||||||
体积密度g/cm3 ≯ | 1.0 | 0.9 | 0.8 | 0.7 | 0.6 | 0.5 | 0.4 |
耐压强度MPa ≮ | 4 | 3.5 | 3.0 | 2.5 | 2.0 | 1.5 | 0.8 |
重烧线变化×12h ≯1% | 1400 | 1400 | 1400 | 1350 | 1350 | 1250 | 1250 |
导热系数W/m.k(350±25℃) ≯ | 0.5 | 0.45 | 0.35 | 0.35 | 0.3 | 0.25 | 0.2 |
在线咨询(7*24)
电话咨询
