联系我们
| CONTACT公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电 话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com
一级高铝砖密度

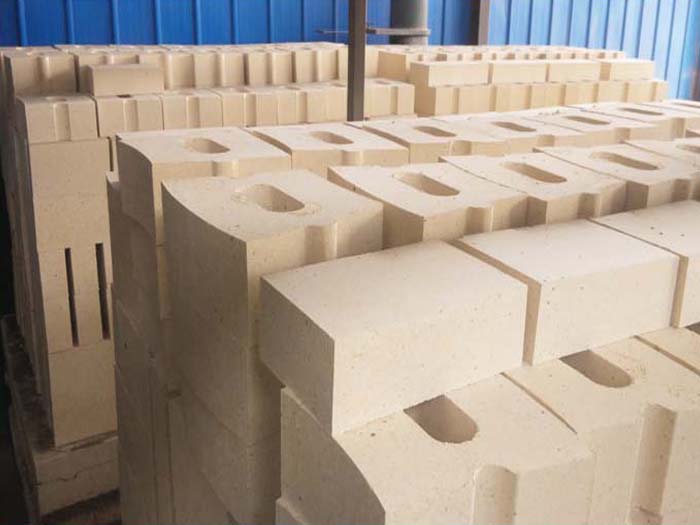

发布时间：2016/9/30 16:18:14 点击率： 来源:xiaojing 作者：荣盛耐材 一般来说高铝砖是指氧化铝含量在48%以上的一种耐酸耐碱的中性耐火材料，高铝砖依据含铝量的不同，分为一级高铝砖，二级高铝砖和三级高铝砖，含铝量分别为75%65%55%，因高铝砖由铝矾土等含铝原料作为原材料，经过成型和煅烧而制成。
高铝砖特点：
a、抗渣性
高铝砖中Al2O3较多，接近于中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀，由于其中含有SiO2，所以抗碱性渣的能力比抗酸性渣的能力弱些。
b、耐火度
高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高，达1750~1790℃，属于高级耐火材料。
c、荷重软化温度
因为高铝制品中Al2O3高，杂质量少，形成易熔的玻璃体少，所以荷重软化温度比粘土砖高，但因莫来石结晶未形成网状组织，故荷重软化温度仍没有硅砖高。
高铝砖密度的计算和其他很多耐火材料都是一样的，一般来说都是根据含铝量来进行计算的一般来说，我公司的高铝砖低的体积密度在2.3以上，一级高铝砖密度一般大于2.5g/cm3，二级高铝砖大于2.4g/cm3，三级大于2.3g/cm3，含铝量分别为75%65%55%，均高于行业规定标准。
一级高铝砖理化指标：
| 指标 | 一级高铝砖 |
| 代号 | LZ-75 |
| Al2O3 % ≥ | 75 |
| FeO2 % ≤ | 2.5 |
| 体积密度g/cm3 ≥ | 2.6 |
| 常温耐压强度MPa ≥ | 70 |
| 荷重软化温度℃ | 1510 |
| 耐火度℃ ≥ | 1790 |
| 显气孔率%≤ | 22 |
| 线变化率% | -0.3 |
在线咨询(7*24)
电话咨询
