联系我们
| CONTACT公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电 话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com
水泥回转窑耐火砖施工明细

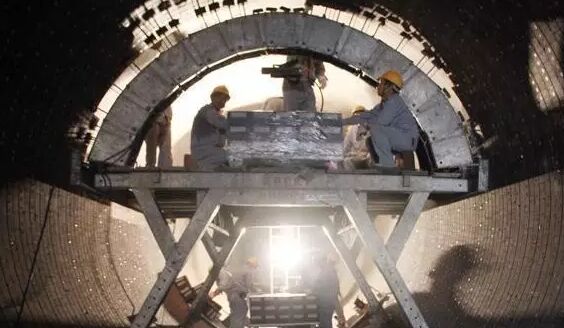

发布时间：2016/9/5 11:02:59 点击率： 来源:admin 作者：荣盛耐材一、 耐火砖衬按砖缝大小及操作精细程度划分为四类。其类别和砖缝大小分别为：Ⅰ类，≤0.5mm；Ⅱ类，≤1mm；Ⅲ类，≤2mm；Ⅳ类，≤3mm。
二、回转窑系统耐火衬里用火泥砌筑，其灰缝应在2mm以内，施工时应从严掌握。不动设备衬里的灰缝中火泥应饱满，且上下层内外层的砖缝应错开。
调制砌砖用耐火泥浆应遵照以下原则：
2.1 砌砖前应对各种耐火泥浆进行预实验和预砌筑，确定不同泥浆的粘结时间、初凝时间、稠度及用水量；
2.2 调制不同泥浆要用不同的器具，并及时清洗；
2.3 调制不同质泥浆要用清洁水，水量要称量准确，调和要均匀，随调随用。已经调制好的水硬性和气硬性泥浆不得再加水使用，已经初凝的泥浆不得继续使用；
2.4 调制磷酸盐结合泥浆时要保证规定的困料时间，随用随调，已经调制好的泥浆不得任意加水稀释。这种泥浆因具腐蚀性，不得与金属壳体直接接触。
三、耐火砖的品种和布局依据设计方案砌筑。
砌筑时应力求砖缝平直，弧面圆滑，砌体密实。对于窑筒耐火衬里还需要确保砖环与窑筒可靠地同心，故应保证砖面与窑筒体完全帖紧，砖间应是面接触且结合牢固。砌筑不动设备的砖衬时，火泥浆饱满度要求达到95%以上，表面砖缝要用原浆勾缝，但要及时刮除砖衬表面多余的泥浆。
四、砌砖时要使用木锤、橡皮锤或硬塑料锤等柔性工具，不得使用钢锤。
五、砌筑耐火隔热衬里时应力求避免下列通病：
5.1 错位：即在层与层、块与块之间的不平整；
5.2 倾斜：即在水平方向上不平；
5.3 灰缝不均：即灰缝宽度大小不一，可通过适当选砖来调整；
5.4 爬坡：即在环向墙面表面上有规则地不平整的现象，应控制只错开1mm以内；
5.5 离中：即在弧形砌体中砖环与壳体不同心；
5.6 重缝：即上下层灰缝相叠合，两层间只允许有一条灰缝；
5.7 通缝：即内外水平层灰缝相合，甚至露出金属壳体，是不允许的；
5.8 张口：即在弧形砌体中灰缝内小外大；
5.9 脱空：即灰浆在层间、砖间及与壳体间不饱满，在不动设备的衬里中是不允许的；
5.10 毛缝：即砖缝未勾抹，墙面不清洁；
5.11 蛇行弯：即纵缝、环缝或水平缝不呈直线，而呈波浪形弯曲；
5.12 砌体鼓包：属于设备变形而致，应在砌筑时修平设备有关表面。砌筑双层衬里时可用隔热层找平；
5.13 混浆：错用了泥浆，是不允许的。
六、砌筑不动设备的耐火隔热复合衬里，要分层分段砌筑，严禁混层混浆砌筑。砌筑隔热衬里同样要满浆满缝，遇到孔洞和铆焊件时要加工砖或板，缝隙处要用泥填实。禁止任意铺砌，到处留空隙或不用泥浆的做法。在隔热层中，凡处于锚固砖下和拱脚砖后、孔洞周围以及接触膨胀的地方，均应改用耐火砖砌筑。
七、耐火砖衬中的膨胀缝，需要按设计留设，不得遗漏。膨胀缝的宽度不宜出现负公差，缝内不得留有硬块杂物，并用耐火纤维将缝填满，要避免外满内空的现象。隔热层中一般可不设膨胀缝。
八、重要部位和外形复杂部位的衬里应先进行预砌筑。对结构极其复杂且砖加工量太大的衬里可考虑改为浇注料衬里。
九、砖衬中留设的外露金属件，包括托砖板、挡砖板等部位要用异形砖、浇注料或耐火纤维封闭起来，不得将其在使用中直接暴露在热窑气中。
十、锚固砖是砌体的结构砖，要按设计规定来留设，不得遗漏。挂孔周围不得使用有裂纹的锚固砖。金属挂勾件要放平挂实。挂孔与挂钩不能卡死，所留间隙可用耐火纤维填实。
十一、砌筑封顶砖、接头砖和弯道砖时，若用原砖不能满足封口要求时，要用切砖机对砖进行精加工，不得使用手工加工砖。加工砖的尺寸：在回转窑及托砖板下的封顶砖应不小于原砖的70%；在平面的接头砖和弯道砖中，不得小于原砖的1/2。需要用原砖锁口。砖的工作面严禁加工。
- 上一篇：高铝耐火砖有一定形状和尺寸的耐火材料
- 下一篇：水泥窑用耐火材料选用标准
在线咨询(7*24)
电话咨询
