联系我们
| CONTACT公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电 话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com
简单介绍以下几种耐火砖的烧成特性
发布时间：2015/1/26 16:21:48 点击率： 来源:admin 作者：荣盛耐材由于耐火材料烧成的目的，是将不稳定的强度小的坯体，烧制成具有一定强度的稳定的耐火制品。又由于各种耐火材料在烧成时，所产生的物理化学变化各有其特点。简单介绍以下几种耐火砖的烧成特性：
粘土砖：150~200℃ 排除坯体中的残余水分。
200~900℃ 为结合粘土中粘土矿物和杂质矿物的分解氧化阶段。
900℃以上至烧成终了，产生液相并逐步增多，同时莫来石生成坯体烧结。对粘土制品要求在氧化气氛中烧成。
高铝砖：200℃以前，砖坯内残余水分排出。200~1200℃，高岭石脱水分解，并形成莫来石和游离石英；1200℃以上，熟料中刚玉和游离SiO2反应生成莫来石（二次），这种反应在1200℃开始，1300~1400℃反应加剧，在1000~1100℃出现的液相温度升高，液相量增加，有利于刚玉再结晶和莫来石晶体长大，坯体趋于烧结。
高铝砖的烧成在高温阶段，采用还原性火焰或接近中性的弱氧化性火焰烧成，保温时间较长为24~40h。

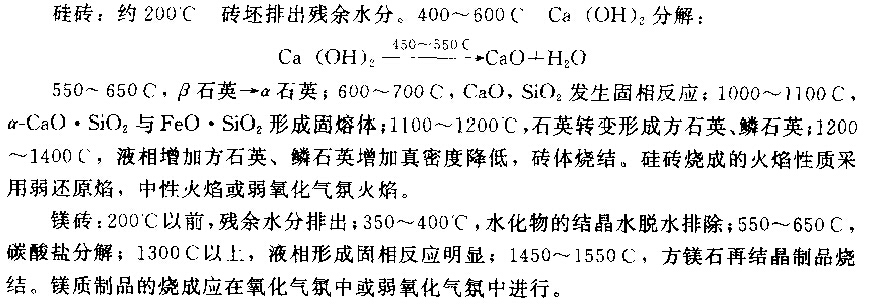

也许您会对以下内容感兴趣： 直接结合镁铬砖的性能特点 不定形耐火材料的工艺特点 玻璃窑炉结构和各部位使用耐火材料 ＲＨ炼 钢精炼炉各部位用耐火材料 什么是耐火材料的使用性能 耐火材料的作业性介绍窑车耐火砖的选择 耐火材料导热系数是什么 什么是耐火砖的高温耐压强度 镁铬砖性能特点介绍 耐火材料在钢铁工业的重 要性 高铝砖的分型介绍 半硅砖的性能特点介绍
- 上一篇：机械破坏因素对回转窑内衬材料的影响
- 下一篇：倒焰窑用耐火材料
在线咨询(7*24)
电话咨询
