耐火球多少钱一吨,一立方米多重?
发布时间:2022/3/9 17:07:50 点击率: 来源:高铝砖厂家 作者:荣盛耐材耐火球有多种材质和规格,价格是不一样的,一千多至九千多一吨,由于体密和大小不同,一立方的重量也不一样,请看详细介绍。
耐火球做什么用,具体用途
该产品是在蓄热室中存储热量和放热,属于特制成的耐高温材料,起到保护炉壁的作用。常用于热风炉蓄热室、转化炉、加热炉、脱硫槽等工业炉中。
![](/UPFile/202203/2022030961739197.jpg)

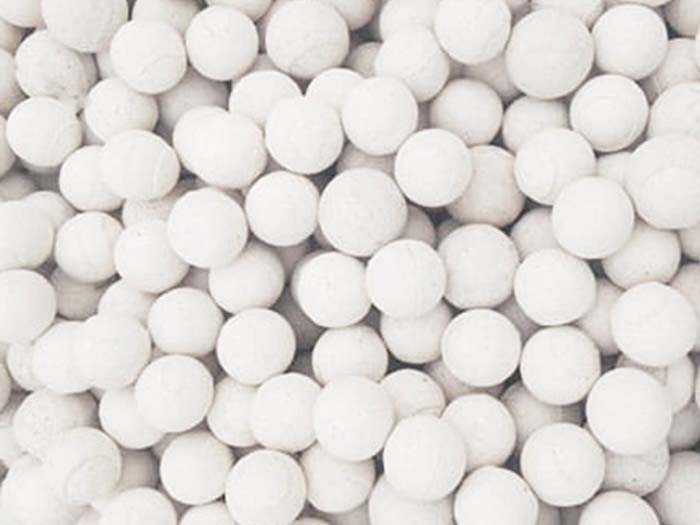

耐火球图片
耐火球多少钱一吨
根据材质和含量不同价格相差很大,例如高铝材质的高铝球价格在一千多至九千多一吨,硅质和镁铝质的价格也不一样,需要根据具体含量及大小来确定价格。
耐火球一立方米多重
耐火球一方多重?如果实际操作会很麻烦,但是通过公式计算就会很简单,我们知道密度的公式:密度等于质量除以体积,耐火球的重量和耐火球的体积密度有着紧密的关系,首先我们需要知道耐火球的体积密度和体积才能求出耐火球的重量,一方耐火球的重量就等于它的体积密度乘以一立方。
耐火球的指标
Al2O35565-757070-80
Fe2O321.81.81.8
耐火度1750177017901790
显气孔率(%)26252420
体积密度2.352.352.62.75
常温耐压强度10111213
荷重软化开始温度1420145014801520
导热系数 w/m.k:2.6-2.9
耐火球成分
1、镁铝质,镁铝质耐火球的耐火度一般超过2000℃,荷重软化温度一般不高于1550℃,抗碱性渣侵蚀能力强。
2、硅质,硅质耐火球是一种酸性耐火材料,SiO2的质量分数大于93%,其他成分主要是Al2O3、Fe2O3、CaO、MgO及某些碱金属氧化物等。硅质耐火球的耐火度一般为1710-1750℃,荷重软化温度较高,可达1640-1650℃。
3、高铝质,Al2O3质量分数大于45%,以氧化铝或铝硅酸盐为主的耐火材料称为高铝质耐火材料。一般高铝质耐火球的耐火度不低于1750-1790℃,荷重软化开始温度不低于1400-1530℃。当制品的Al2O3含量越高,其热稳定性会显著降低。
60的耐火球每立方多少吨
我们知道比重=物质的质量/物质的体积,我们需要用的设备测试出60含量的耐火球的质量和体积就可以求出比重了。我们了解了耐火球做什么用,不同的用途所需要的指标也是不一样的,指标不一样,配方也有所差异,那么价格也会不一样。
耐火球在使用中有哪些方面会引起裂纹,应该注意什么?
耐火球使用时经常出现裂纹,严重影响使用效果。造成这种情况的主要原因是热稳定性差,主要表现在以下几个方面:
1.耐火球的物理性质。
在耐火球中,由于温度的急剧变化,相邻表层产生较大的温度梯度,因此产生较大的应力。如果内应力超过塑性变形范围,耐火球就会破裂。
2.耐火球的组织结构。
对于类似的耐火球,当其内部结晶结构发生变化时,耐火球的物理性能(如热膨胀、导热系数、体积密度、热容量等)会发生变化,影响热稳定性。
此外,增加耐火球的粒度可以提高大多数耐火球的热稳定性。由于大颗粒耐火球的孔隙增加,颗粒之间的表面接触较少,当温度升高时,颗粒可以移动,从而消除局部应力,对致密耐火球,由于缺乏这种效果,其热稳定性较差。
3.耐火球的大小及生产工艺。
小的。手工耐火球比大的。机制耐火球热稳定性差。
使用高铝耐火球注意事项。
高铝耐火球是一种氧化铝球,由于其高氧化铝含量而被称为高铝球。高铝球可根据氧化铝含量细分为90.92.95.99系列。
耐火球因其强度高、硬度高、耐磨性高、比重大、体积小、耐高温、耐腐蚀、无污染等优良特性,广泛应用于不同类型陶瓷、瓷釉、玻璃、化工等工厂的厚硬材料。
高铝耐火球的用户主要是陶瓷厂。目前有数据显示,用鹅卵石(天然球石)10%高铝球(φ35mm)研磨泥浆,与只使用鹅卵石相比,可以缩短15%的研磨时间;用中铝球30%高铝球(φ35mm)研磨泥浆,与只使用中铝球相比,可以缩短30%左右的研磨时间。单纯用节省的电费计算,大概两年就能节省使用高铝球的成本。
一些制造商的报告显示,所有高铝球都取代了原来的天然球石,产量约为原来的三倍。用高铝球研磨原材料不仅可以节省电费,提高产量,而且可以提高机械使用效率,对机械设备有很大的保护作用。
目前使用耐火球的主要问题是高铝球硬度高,脆性大,干磨容易导致球石开裂。球石表面坑坑洼洼,导致磨损很高。现在只能在出厂前抛光球石,挑出开裂或磨损较高的球石,尽量减少客户的损失。
- 上一篇:耐火砖是如何抗剥落的?
- 下一篇:镁铬砖的性能会受铬矿影响吗?
