| PRODUCT

| CONTACT

公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

您的当前位置:首页 > 新闻动态 > 产品知识 > 正文

高铝耐火砖质量如何辨别，高铝砖几种品质检测方法介绍

发布时间：2021/10/19 17:18:56 点击率：来源:高铝砖厂家作者：荣盛耐材

高铝耐火砖的质量及铝含量可以从几个方面获得，下面介绍了几种检测方法，请看详细介绍。

高铝砖一般用于炼钢、炼铁等工业窑炉。该产品具有使用质量好、耐火性高、使用寿命长的特点，也是工业窑炉的主要耐火砖产品。通常，用户在购买时无法正确区分高铝砖的质量和等级，导致高价购买了不太好的产品，从而降低窑炉的使用寿命。

高铝砖等级划分

高铝砖是一种硅酸铝耐火材料，含以上的硅酸铝耐火材料，通常分为三个等级：

等：Al2O3含量超过75%，

二：Al2O3含量为60%-75%，

三、Al2O3含量为48%-60%。

高铝砖的密度是多少？

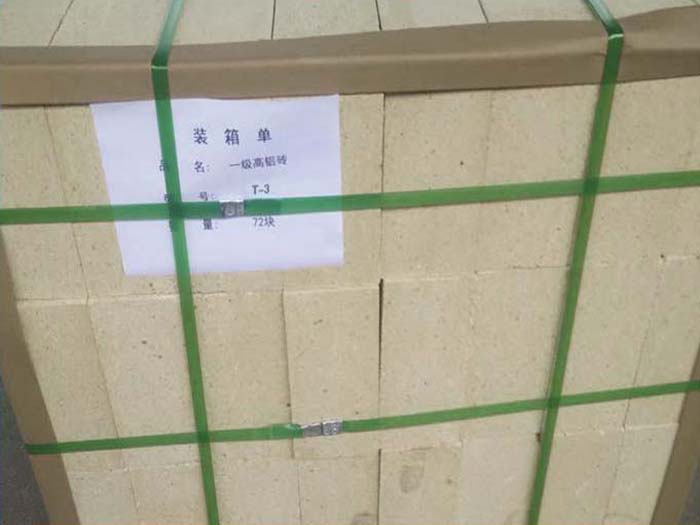

T-3耐火砖，规格为230*114*65mm。

粘土砖密度为2.2kg/cm3，T-3耐火砖重量为3.75kg；

LZ-48高铝砖密度为2.2~2.3kg/cm3，标砖重量为3.75~3.9kg；

LZ-55，密度2.3~2.4kg/cm3，标砖重量3.9~4.1kg；

LZ-65，密度为2.4~2.55kg/cm3，标砖重量为4.1~4.35kg；

LZ-75，密度2.55~2.7kg/cm3，标砖重量4.35~4.6kg；

特种高铝砖密度一般大于2.7kg/cm3，标砖重量为4.6~4.9kg。

断面检测

切断耐火砖后，检查砖断面的特点。均匀的浅或栈黄色截面是粘土砖、硅砖和高铝砖的正常特征。

外观检测

高铝砖的正常颜色一般为白色、浅黄色、深黄色，但铁含量较高的为深棕色。单从耐火砖的颜色无法准确判断其质量。

裂纹检查方法

高铝砖裂纹检查有八条规定：

1)用刻度为0.5mm的钢尺和直径测定裂纹宽度(如:0.1.0.25.0.5.1.0mm)的钢丝进行裂纹检查。

2)检查高铝砖裂纹时，自然将钢丝插入裂纹宽处，但不得插入肉眼可见颗粒脱落处。钢丝不能插入0.25毫米的裂纹，宽度小于0.25毫米。0.25毫米钢丝可以插入0.5毫米钢丝不能插入的裂纹，其宽度用0.25-0.5毫米表示，等等。

3)当裂纹不是直线时，可以分段测量，每个线段的总长度为裂纹的总长度。中间有间歇距离小于5mm的裂纹(包括无限裂纹)，即裂纹，其长度合并计算，但交叉和平行裂纹除外。

4)跨棱裂纹，除特殊情况外，按连续裂纹计算，同时跨工作面和非工作面，按工作面计算。角部跨两棱的裂纹，不超过缺角规定值的范围，不按跨两棱计算。标准规定的下限裂纹不受跨棱限制，不予检查。

5)有沟、有棱角的表面，按一个表面计算，但铸造高铝砖除外。有贯通孔的面，按两个面计算。

6)高铝砖因冷却不当而形成细长的直线裂纹，为冷裂纹，应按不合格品处理。

7)所有裂纹形成闭合曲线，即网状裂纹。计算网状裂纹长度时，以周围全长为准。一条以上的裂纹相交，即交叉裂纹。计算交叉裂纹条数时，以直线裂纹为准。

8)大干120度角的棱角不按棱角计算，尺寸小于20mm的表面不按表面计算，但铸造高铝砖除外。

标砖重量检测

如何检查高铝耐火砖的铝含量是否满足？单砖重量检测:根据单砖重量，单砖重量为230*114*65mm(含铝量75%，比重2.65)。二级高铝砖(含铝量70%，比重2.47)单砖种类为4.2公斤，三级高铝砖(含铝量60%，比重2.3)单砖种类为3.9公斤。这种方法适用于T3高铝耐火砖，不适用于异形砖；

高铝耐火砖是一种化学混合物，混合物的颜色难以控制。如果在烧制过程中对各个环节的把握稍有不慎，会导致砖表面颗粒排列不均匀，粗糙度增加，颜色稍有不同。

其次，铝制品的表面会随着时间的推移自然发生化学反应，产生一层薄膜，这也会导致高铝砖的不同颜色。即使是同一产品、同一配方、同一生产日期生产的高铝砖产品，由于储存环境的不同，颜色也会有所不同。

如今，各耐火砖制造商的生产技术水平参差不齐。相同的配方、不同的生产工艺和方法会导致高铝砖产品的颜色不同。

推荐新闻
