粘土质隔热保温砖和轻质高铝耐火砖哪个保温好用？

选择合适的保温材料可以减少高温窑炉的运作费用，粘土质隔热保温砖和轻质高铝耐火砖两者各有特点，越轻的保温效果好，还要考虑使用温度，结合实际情况。

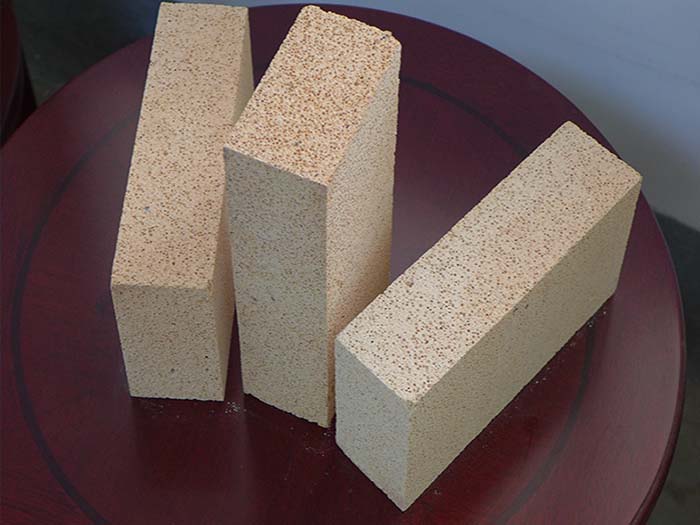

粘土质隔热保温砖

轻型粘土砖为AL2O3含量30%-46%的轻质耐火砖，属隔热、保温耐火砖。用易燃物法生产的粘土熟料或轻粘土熟料和可塑粘土为主要原料。将原料与水混合，制成可塑泥或泥浆，经挤压成型或浇注成型，在1250℃-1350℃的氧化气氛中烘干。

生产规范。

粘土砖的标准规格尺寸230*114*65mm，体积密度0.75-1.20g/cm3，抗压强度2.0-5.9mpa，导热系数0.221-0.442w/(m.k)(1350℃)，

商品特性

A.耐高温。

砖体内为多孔结构，具有良好的保温保温性能。

气孔率高、体积密度小、质量轻；

四、抗化学侵蚀。

轻质粘土砖耐火性能

轻粘土砖要有很高的耐火性能，耐高温热负荷，不软化，不熔化。轻粘土砖应具有较高的抗高温强度，较高的承载软化温度，较高的抗蠕变性，对高温热负荷有一定的耐受性，不会丧失强度，不会发生蠕变和坍塌。轻粘土砖应具有良好的抗热震、抗渣、高密实、耐磨、耐冲击及化学稳定性。粘土砖应具有较高的体积稳定性，残余收缩和残余膨胀小，无晶型转变，严重的体积效应，残余不收缩和仅有均匀膨胀。

粘土砖属于弱酸性耐火制品，能够抵抗酸性熔渣和酸气的侵蚀，但对碱性物质的抵抗力稍差。粘土砖耐热性好，耐急冷、热气。

粘土砖的耐火强度与硅砖相当，高达1690~1730℃，但其荷重软化温度比硅砖低200℃以上。由于粘土砖中除含有高耐火的莫来石晶粒外，还含有近一半的低熔点的非晶玻璃相。

当温度为0~1000℃时，粘土砖的体积随温度升高而均匀膨胀，线膨胀曲线近似为直线，线膨胀率为0.6%~0.7%，仅为硅砖的一半。在温度达到1200℃后继续加热，其体积就会从膨胀的大数值开始收缩。残余收缩是粘土砖存在的一个主要缺陷，造成了砌体灰缝的开裂。在1200℃以上时，粘土砖中的低熔点物质逐渐熔化，由于颗粒间受表面张力作用，彼此紧紧地靠在一起，造成体积收缩。

因为软化温度低，粘土砖在高温下会发生收缩，其导热性能比硅砖小15%~20%，机械强度也比硅砖小，因此，粘土砖只能用在焦炉中的次要部位，如蓄热室封边，小烟道衬砖和蓄热室格子砖，炉门衬砖，炉顶衬砖，上升管衬砖等。

商品用途

轻粘土砖主要应用于各种高等级工业窑炉的不接触熔融和不受腐蚀气体作用的保温层材料。

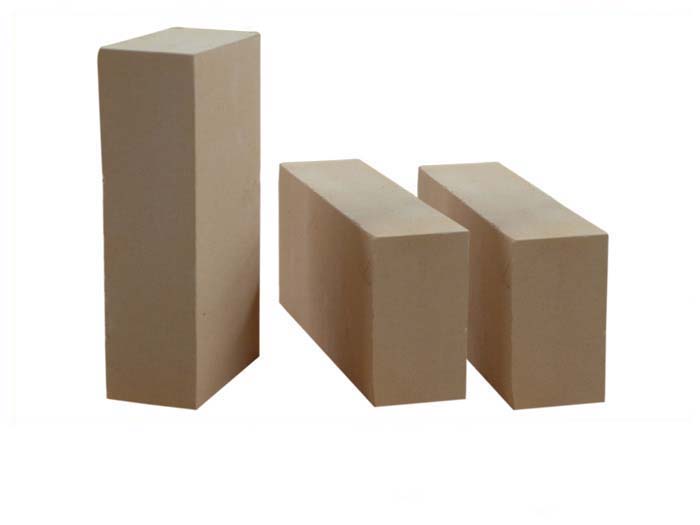

轻质高铝耐火砖

轻质高铝砖是热工窑炉的重要保温隔热材料，合理选择轻质高铝砖的生产工艺和选材对于合理利用能源，正确实施能源政策具有重要意义。各类轻质隔热砖中，轻质高铝砖耐火性好，容重小，原料丰富，耐火砖价格低廉，是比较理想的隔热材料。

轻质高铝质砖又称高铝质保温砖。氧化铝量大于48%，主要由莫来石和玻璃相或刚玉组成的轻质耐火材料。容积密度0.4~1.35g/m3。空隙率为66%~73%，抗压强度为1~8MPa。耐热震性较好；

一般用高铝矾土熟料和少量粘土，经磨细后，用气泡法或泡沫法在1300~1500摄氏度的泥浆中浇铸成型，经烧成。工业氧化铝有时也可用来替代部分矾土熟料。适用于窑炉的内衬、隔热层，以及不受强高温熔融物料的侵蚀和冲刷的部位。当直接接触火焰时，表面接触温度不应超过1350℃。

烧制轻型高铝砖。

轻质高铝砖烧制时，常含有杂质氧化物，如RO,RO,Fe2O3。他们在高温下与Al2O3和SiO2反应生成液相。采用Al2O3-SiO2-R2O体系时，液相量在高温下的增长速度随温度的升高而加快。因此，由于烧成温度的升高，液相量大幅度增加，液相粘度下降，都会引起砖的变形，降低砖的高温性能。因此，以液相烧结为主的烧结工艺，宜采用较低的烧成温度，延长保温时间。实际应用表明，一级、二级高铝砖均可采用相同的烧成温度。采用倒焰窑烧制，一般1430℃，保温40小时；Ill等高铝质砖温度1390~1420℃。分别在1550摄氏度和1450摄氏度下使用隧道窑燃烧。高铝砖一般采用弱氧化气氛烧制。

针对不同等级高铝砖的质量要求，选用不同等级的矾土原料，有利于合理使用，精料精配，尽量不使用混级严重的原料。熟料的质量取决于锻烧温度，为了确保熟料充分烧结和尽可能高的体积密度，通常应达到或略高于矾土的锻烧温度，并在锻烧过程中使二次莫来石化和烧结收缩作用完成。

轻质高铝质砖又称高铝质保温砖。氧化铝量大于48%，主要由莫来石和玻璃相或刚玉组成的轻质耐火材料。容积密度0.4~1.35g/m3。空隙率为66%~73%，抗压强度为1~8MPa。耐热震性较好；

一般用高铝矾土熟料和少量粘土，经磨细后，用气泡法或泡沫法在1300~1500摄氏度的泥浆中浇铸成型，经烧成。工业氧化铝有时也可用来替代部分矾土熟料。适用于窑炉的内衬、隔热层，以及不受强高温熔融物料的侵蚀和冲刷的部位。当直接接触火焰时，表面接触温度不应超过1350℃。

粘土质隔热保温砖和轻质高铝耐火砖哪个保温好用？

选择合适的保温材料可以减少高温窑炉的运作费用，粘土质隔热保温砖和轻质高铝耐火砖两者各有特点，越轻的保温效果好，还要考虑使用温度，结合实际情况。

耐火材料出现开裂、脱落、易磨损怎么办？想要彻底解决问题，需要从根源挖掘，分析出真正的原因，荣盛耐材从事耐材生产、研发服务多年，能解决高温窑炉内衬的各种疑难问题，欢迎广大新老朋友咨询及技术交流。
