高铬砖性能及抗煤渣的侵蚀介绍

高铬砖主要由Cr2O3、单斜氧化锆以及氧化铝微粉组成。因此，高铬砖的性能跟这几种物质的性能紧密相关。综合而言，高铬砖的性能特点主要表现在以下几个方面：

(1) 优良的抗渣侵蚀性能。

Cr2O3材料自身具有优良的抗渣侵蚀性能，这主要是归结于以下几点：1)Cr2O3在煤熔渣中的溶解度很低，从而保证了材料的整体性;2)多数熔渣对Cr2O3材料的润湿性较差，从而延缓了Cr2O3在熔渣中的溶;3)Cr2O3 材料溶解到渣中之后会增加熔渣的黏度，甚至可以在材料表面形成均匀的保护层，堵塞材料的气孔，抑制熔渣渗透。

(2) 优良的高温性能。

高铬砖的主要组分Cr2O3、Al2O3、ZrO2的熔点分别约为2400、2050、2700℃ ，经1700t高温处理后，其中的Cr2O3和Al2O3形成了结晶良好且连续的铝铬固溶体，因而高铬耐火材料具有很高的高温强度。

(3) 抗冲刷性能优异。

铝铬固溶体的形成，以及ZiO2的促烧作用，使高铬材料具有较低的显气孔率和较高的耐压强度(达150 MPa甚至200 MPa以上)，因此高铬耐火材料具有良好的抗冲刷性能。

(4) 抗热震性和抗热剥落性。

由于ZrO2的相变增韧作用，高铬耐火材料的抗热震性和抗热剥落性得到改善。

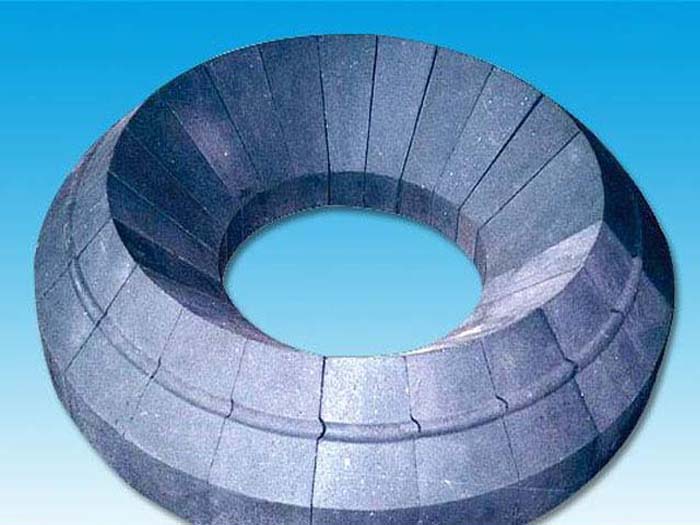

高铬砖的性能及应用范围

高铬砖是以工业级三氧化二铬和氧化铝为主要原料，或引入少量氧化锆等，经高温烧成而制得三氧化二铬含量不小于75%,三氧化二铬、氧化铝和氧化锆合量不小于98%的定形耐火制品。其具有优良的抗侵蚀性、常温耐压强度高、高温强度高、优良的耐磨性、耐火度高、抗热震性优、高温体积稳定性好等特点。

高铬砖按三氧化二铬含量分为四个牌号：GGZ-75、GGZ-85、GGZ-90、GGZ--95。牌号中G、G、Z-分别是高、铬、砖的汉语拼音字母，阿拉伯数字为三氧化一铬的质量分数。

高铬砖的抗煤渣的侵蚀

(1) 高铬砖的抗渣性能。煤熔揸属酸性炉渣，熔点低，对耐火材料侵蚀厉害。从理论上和实践中都说明高铬砖是抗煤渣侵蚀较好的耐火材料。

(2) 随着温度的提高煤熔渣的黏度大幅度降低。

(3) 各种耐火氧化物在煤渣中的较大溶解度以氧化铬较低。

(4) 炉衬侵蚀速率。高铬砖随着氧化铬含量的提高，炉衬的侵蚀速率随之降低。炉衬侵蚀速率与氧化铬含量的关系。

(5 ) 氧化铬含量在60% ~ 90%的高铬砖(Zirchrom)的抗渣侵蚀速度。

为了降低煤渣的熔点、保证生产顺行，在水煤浆 气化炉用煤原料中配人一定数量的石灰(CaO)。

高铬砖主要适用于水煤浆加压气化炉等相关还原气氛工业炉工作衬。耐火材料出现开裂、脱落、易磨损怎么办？想要彻底解决问题，需要从根源挖掘，分析出真正的原因，荣盛耐材从事耐材生产、研发服务多年，能解决高温窑炉内衬的各种疑难问题，欢迎广大新老朋友咨询及技术交流。
