抗剥落高铝砖是不是含碳化硅？

为了保证抗剥落高铝砖的使用性能，是添加了少量的碳化硅，也可根据使用要求定制。

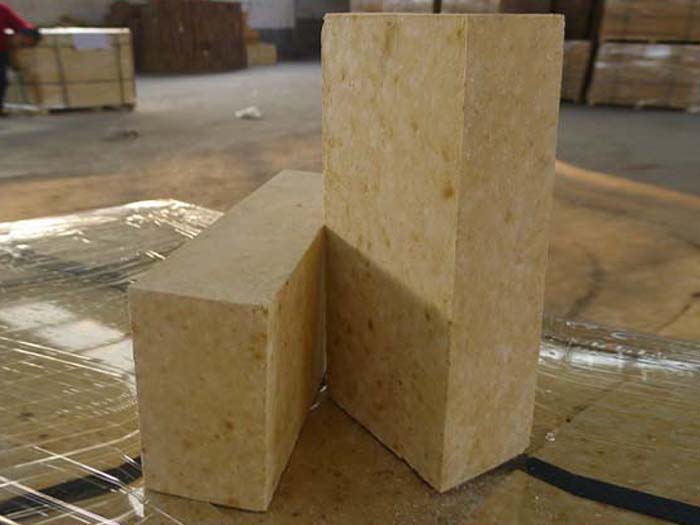

抗剥落高铝砖：采用高铝矾土为主要原料，引入少量ZrO2(因ZrO2呈单斜和四方型之间的相变，可提高耐火砖的热震稳定性)，加入一定量的复合结合剂和添加剂，通过控制泥料的颗粒级配，经成型和高温烧成制得的耐火制品成为抗剥落高铝砖。

抗剥落高铝砖，包括70%～90%的特级铝矾土、5%～15%的复合微粉结合剂及5%～15%的特殊结合剂，所述特级铝矾土、添加碳化硅颗粒及复合微粉结合剂经高压成型后烧制。

产品特性

（1）耐火温度高。（2）0.2MPA荷重软化温度大于1500度。（3）抗热震性能优良，1100度水冷大于25次。（4）常温耐压强度高，大于60MPA。（5）显气孔率低，高温体积稳定。（6）抗剥落性能优良。（7）抗化学侵蚀性好。

抗剥落高铝砖的性能：

①ZrO2集合体周围有明显的微裂纹，该集合体与周围的刚玉、莫来石有明显的间隙脱皮。

②发育良好的ZrO2集合体呈柱状，在空间形成层状分布，ZrO2之间有细小狭缝，其尺寸只有1～5μm，形成沟道结构。这种结构乱层迭加，迂回曲折，有利于应力传递和分散。

③莫来石发育良好，呈纤维状，与ZrO2和刚玉等在空间交错存在，形成复合增强结构。显然，ZrSiO4在高温下分解时与周围的A12O3反应，生成ZrO2与莫来石，ZrO2晶体的存在阻止了纤维状莫来石晶体及板柱状刚玉的生长，并被其包裹，因此在ZrO2周围呈乱层状态。

④岩相分析表明刚玉和莫来石结构的交错，ZrO2间插其中，在周围存在微裂纹，较大ZrO2晶体自身及周围有放射状微裂纹。

抗剥落高铝砖所用原材料有高铝矾土、锆英砂、结合黏土等。 抗剥落高铝砖应具有较高的荷重软化温度，高温结构性能好，热震稳定性能好，抗侵蚀性能强，抗剥落、耐碱蚀、低热导率等性能优良。

剥落高铝砖的制备方法，包括以下步骤：

a.)将特级铝矾土、复合微粉结合剂按比例混合; b.)拣练;各类原料在经过人工拣选后，分别经破碎筛分后也送入配料仓中储存; c.)破粉碎; d.)除铁; e.)筛分，将筛分所得的筛上料返送至c.)步骤循环，筛分所得的筛下料进入下一步骤; f.)配料，并加入特殊结合剂; g.)混炼; h.)高压成型;经混炼后的混合料由630t摩擦压砖机压制成型，成型后的砖坯由人工码放在干燥车上，码好的砖坯经轨道推至干燥窑干燥。 i.)烧制; j.)结束

抗剥落高铝砖及其制备方法的有益效果主要表现为：具有耐高温、抗氧化、耐磨损、机械强度高、硬度高、耐腐蚀;降低导热系数、提高热效率，同时也提高材料的热震性能。
