水泥窑用镁铬砖的理化指标
发布时间:2018/3/14 13:49:28 点击率: 来源:艾米 作者:荣盛耐材水泥窑用镁铬砖广为使用的是DMC-9( A、B)两个牌号。而按外观品质分为优等品、一级品和合格品三个等级。其尺寸允许偏差及外观等要求见表5-28。1992年在形成标准时用料情况不理想,当时广为使用的是新疆铬矿Cr2O3≥35%,SiO2≤6% ,中档砂中SiO2也高(SiO2≥2% ),现在原料条件成型手段比当时好得多,DMC-9( A、B)基本上演化成SiO2≤2.0%,荷重软化开始温度T0.6% 1680〜1700℃,抗热震性6〜8次,半直接结合镁铬砖指标则相当于当年直接结合镁铬砖。YB/T 5001 —1997中 MGe-8( A、B)(详见表1)相当于水泥窑用砖SiO2≤2.5%、SiO2 ≤1.5 %的品种。

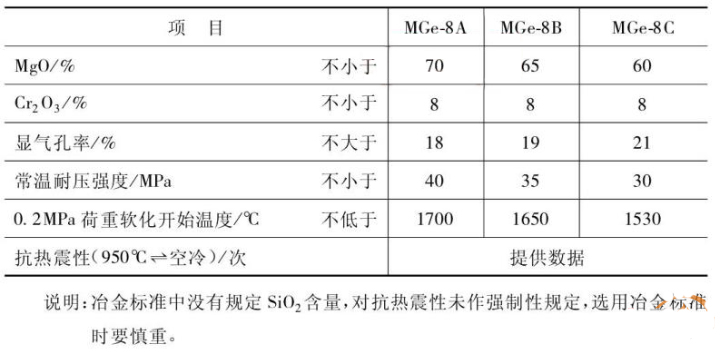

表1 YB/T 5001—1997中可供水泥窑借鉴的镁铬砖理化指标
我国水泥窑目前厂家向市场推出的产品越来越纯,使用效果却多不理想,对SiO2≤1.5% (尤其SiO2≤1.0% )的产品不能按常规工艺生产,应采用预合成工艺生产。预合成的目的主要是改性铬矿,铬矿预烧后使用比直接使用效果好。5000—10000t/d水泥窑用砖应采用全合成工艺生产。
我国主要耐火材料大型集团为水泥窑提供的镁铬砖,分品质、型号详见表5-30,其中DMC牌兮虽用了JC 497—1992(96)标准,但指标均大幅度提高。表2是德国雷法公司用于水泥窑的主要产品指标。仅从指标上看我国和德国产品无显著差别,但在产品质量稳定性和内在质量方面存在差别。

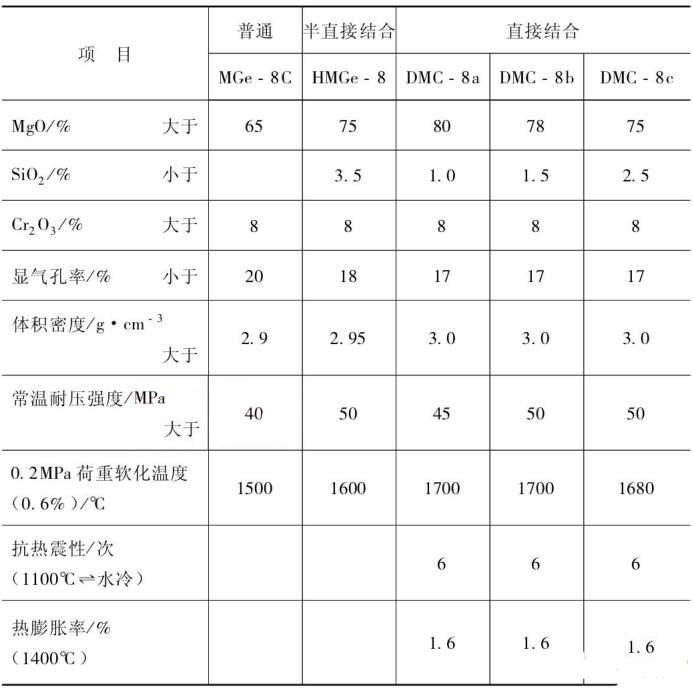

表2 我国耐火材料企业水泥窑烧成带用镁铬砖理化指标
- 上一篇:铬铁矿的加热变化
- 下一篇:玻璃窑用轻质镁橄榄石砖的工艺技术
